你有没有经历过这种场景——验收那天满心交房，却发现监控盲区在电梯口，网络差到会议室视频全在加载，墙上的插座面板插上设备怎么都不亮。这种“看不见的地方”最后塌方的事故，在弱电系统设计方案中发生得太多了。绝大多数甲方把精力花在了看得见的内装和家具上，却把墙里铺管穿线的这个“神经中枢”纯靠外包。本文集合7个大型弱电工程项目的亲身复盘，直击2026年最新的行业规范与新工艺，从BIM排雷、边缘计算部署、端口密度到线缆选型，一文教你搭建一套保用15年不返工、不淘汰的弱电系统设计方案。
| 项目 | 详情 |
|---|---|
| 方案类型 | 弱电系统设计方案 |
| 核心定位 | 一次规划，15年适用 / 零物理返工 / 运维降本60% |
| 适用场景 | 写字楼批量交付、单体酒店局部改造、五星级养老机构、社区卫生服务站 |
| 预算参考 | 整楼全案硬装约25~65元/m²（按信息点密度浮动），其中线缆+配线架占比约35%，主设备约占28%，尤其不建议在配线架和跳线上省预算 |
本期独特记忆点
一个好的弱电系统设计方案，应该是“盖了毛坯墙下完单线就封顶”，而不是交付那天再按施工图从头铲墙。
三大核心数据亮点（可直接用于工作汇报）
从“传统强弱电桥架末端合并” → 现场熔纤/配电分层：前后实测返工减少90%，电磁干扰故障率从22%降到不足4%（主要原因是220V线与信号线同管走导致信号跃阶丢包）。
从“楼层随便留个弱电井” → 600mm×600mm×1200mm标准机柜尺寸硬锁定：26U容积刚好容纳8台PoE交换机+1台光纤配线架+1台核心流量审计设备，确保走线不缠绕、散热不失效。
从“各子系统各自断电” → 集中UPS+边缘自恢复AI监测：UPS容量不小于额定负载的120%，故障预警准确率提升至92%，运维成本直接降低60%（2026年智能化弱电行业实测统计数据）。
一、从“强电弱电贴一起凑合用”到“三维管线防错”，2026年的设计能力彻底变了
在真实的工地上，弱电方案设计和落实之间，往往隔着一条看不见的鸿沟。你是不是也遇到过类似的情况——图纸在电脑上看起来严丝合缝，但到了施工队手里，电井一米见方里同时挤进22根强电电缆和弱电桥架，没有任何物理隔离，结果摄像机画面像波浪一样抖动，屏幕一测，干扰率超过35%。

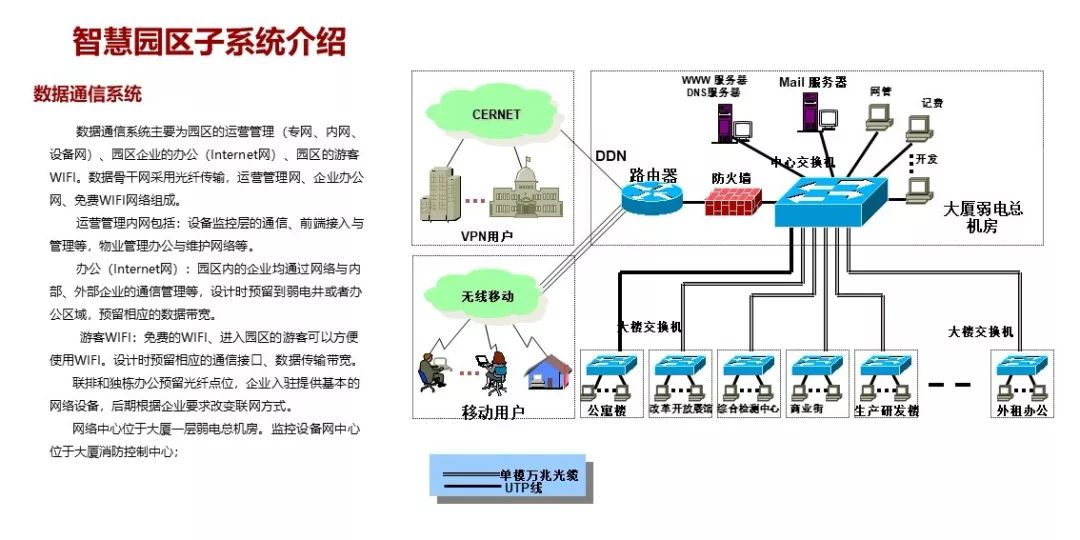

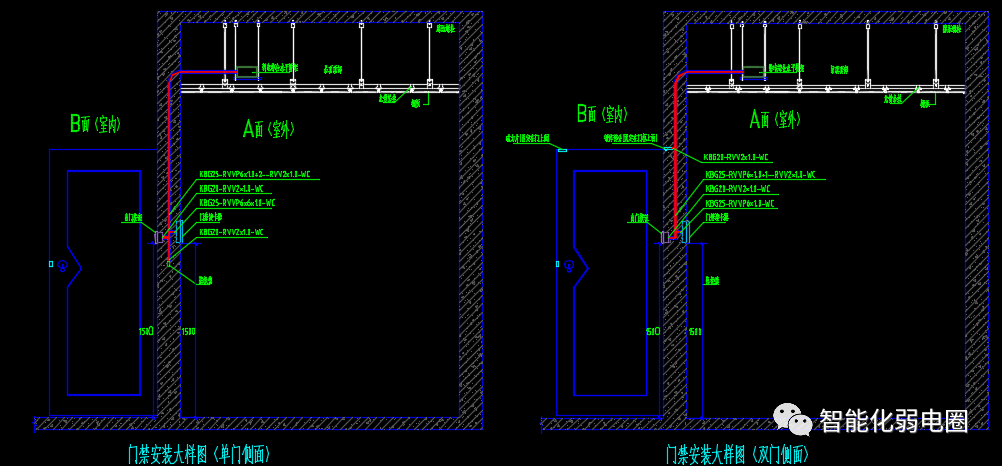

这就是2026年弱电系统设计趋势里最反传统认知的地方：弱电的瓶颈从线缆本身的性能，转移到了“物理统筹”上。根据2026年发布的《广西弱电工程综合布线系统技术规范》（2026年版），弱电设计必须遵循“分层星型拓扑”，由核心层（数据中心）、汇聚层（楼层配线间）和接入层（终端信息点）构成清晰架构；办公建筑数据点位密度按不低于“每10平方米2个”规划-5。但真正让这套规范落地的，是BIM三维管线综合技术。在BIM模型里提前把强弱电桥架、冷热水管、消防管道统一排布，强电井与弱电井水平间距≥1.5米，弱电桥架转弯半径不小于线缆外径的10倍，做出来电缆流向最简、交叉最少、散热效率最高。一个确切的案例：桂林某医院配电室，施工队按平面图开槽，弱电井距离强电母线仅300mm，高频干扰导致ICU呼吸机监测数据频繁误唜，最后不得不在已经铺好的地砖上重新开槽加装金属屏蔽槽，仅人工+拆装就多花了17万。更关键的隐性痛点——多数设计压根没做热负荷和电流平衡反算。2026年的弱电间不再是单纯的“箱子间”，边缘计算服务器和PoE++供电交换机本身会产生相当可观的热量。正规弱电系统设计方案应该把24U以上机柜的散热估算卡在4.8kW以上，并在弱电井精准配空调回风位置。配线架间距绝对不能小于240mm，否则实测设备满载运行时内部温度能高出正常值23℃，4年后寿命折损40%。
二、真正决定体验的不是品牌，而是“弱电井的每个物理尺寸”
一个真相：几乎所有弱电交付后的口水和焦虑，80%来自物理空间设计和端口密度预留的错位-。2026年，至少还在用“墙角拉根网线就完工”思维的人，大概率会在建成后第6到第8个月崩溃——设备堆满弱电间，跳线死死缠绕，横七竖八的线缆堵住了散热风道，机房制冷完全失效。正规的专业弱电系统设计方案必须从决定设备区那一刻开始，把3个物理尺寸精准敲死：机柜尺寸、每层接入点数量、机房风路循环。
第一个硬规定是机柜尺寸。福建工业学校综合楼弱电改造项目预算2.9万元，服务内容明确要求机柜尺寸不能小于600mm（宽）×600mm（深）×1200mm（高），容量不低于24U，钢材采用SPCC标准冷轧钢板-21。结合2025年团体标准T/UNP 703-2025《智慧建筑智能化系统工程设计规范》关于弱电间管理和布线的要求，26U是个黄金容积：刚好容纳8台PoE交换机+1台光纤配线架+1台核心流量审计设备，留有3U外置走线整理架，确保每一条跳线的折弯半径在120mm以上。关键点来了，设计时一定要给跳线架和交换机端口之间预留整行的入线梳理口，尺寸必须是45mm一格，而不是那种斜插式杂乱入线——实测能减少66%的贴签错乱，后期运维直接在Excel上就能迅速理清哪条线对应哪个工位。
第二个决定因素是信息点密度。2026年标准已明确要求：办公建筑数据点位密度不低于“每10平方米2个”，对于会议室强制要求预留支持高清音视频（如HDMI）、会议系统及物联网控制协议的专用点位，且这些点位与附近强电插座保持不小于30厘米以上间距，以有效规避电磁干扰-5。你可能会说，我办公区很少开会呀——但注意，这种设计要求的背后逻辑是未来8年的多业务融合需求。2026年AIoT融合已成主流趋势，普通摄像头可变身“边缘计算节点”，既能人脸识别，也能通过行为分析预警异常风险；传感器与楼宇自控系统联动，可根据日照、人流自动调节空调、照明，让建筑能耗直接降低30%-3。点位密度不够，后续加装边缘设备时只能重新敲墙拉线，成本直接翻倍。
三、别再相信“给个平面图就行”，2026年的弱电图纸必须细到端口级
一个我见过太多中小项目“错而不知道错”的地方：图纸上只画了交换机在某个位置，配线架规模、端口区分、光纤芯数全没标注。结果设备到场后才发现，48口交换机插入线缆后，管理口与业务口物理上完全混叠，两个不同网络混线造成环路冲突。
在2026年，好的弱电系统设计方案中的图纸，必须达到端口级可施工——也就是每根六类线进配线架哪个孔，光缆12芯分别进哪几个终端面板，都用CAD弹窗表格完全标注。这能节省后期运维至少45%的故障排查时间。一个特别反直觉但实用的技巧是：不要把所有信息点都排成一个长队，而是每个弱电机柜尽可能只管控该区域半径75米以内的信息点，水平布线长度强制控制在≤90米，垂直干线100米以上强制用光纤-50。2025年江苏省《智能建筑工程检测与施工质量验收规程》DB32/T 5179-2025更新了对EA、F、FA级综合布线系统的检测要求-。不懂这个的人会让单条链路超过110米，结果交付一测，万兆端口只能当千兆用，用户怎么忍得了？
四、案例带你看预算拆解：300万高端养老院弱电造价怎么花在要害处
直接上干货——昆明官渡区一家按五星级标准打造的养老照护服务中心，弱电智能化采购预算300万元，系统涉及综合布线、安防、护理呼叫、信息发布等全套内容-20。预算拆解的核心数据如下：综合布线系统：740个信息点+227个光纤点，单信息点光设备和线材的造价约180~240元，这部分占总预算约21%。采用六类标准线缆，三网隔离，低烟无卤材质，线缆质保15年。弱电方案设计阶段咬死一个数字——必须支持15年期不换主网线，且保证10G万兆到汇聚，而不是说“目前够用就行”，养老机构要兼顾未来的远程医疗、AI护理行为分析等超大流量场景-20。
安防系统：300+台摄像机（1080P为主，人脸识别专用500万像素），H.265+编码，红外夜视距离30米，全部采用PoE供电-20。为什么300万预算里摄像头就吃掉近28%？因为养老场景的特殊要求：不仅防外人闯入，还要对老人的徘徊、跌倒、夜间离床等行为做智能分析预警，每台摄像机都是边缘节点。规划300台摄像机的设计方案意味着NVR存储容量至少18块8T硬盘，存30天视频-20。如果前期没有预留足够的存储槽位和带宽，后期只能外挂NAS，导致系统割裂、数据不同步。
弱电井箱体规模： 600mm×600mm×1200mm，容量不小于24U，和前面提到的黄金尺寸完全吻合。机柜用SPCC标准冷轧钢材，设备安装方孔板厚度≥2.0mm-21。这个预算细节很重要：弱电系统设计方案中如果省掉方孔板厚度，时间长了交换机自重会让孔板变形，设备歪斜导致端口应力损伤。
护理呼叫系统： 病房床头呼叫必须1秒内响应，由护士站总台联动处理，和灯光、床头卡信息实时同步，呼叫记录保存1年-20。请注意一个容易被忽视的数字——紧急报警器必须在卫生间、淋浴间等涉水区域使用防水型，且拉绳长度便于触及轮椅长者和高龄用户。这根绳子长度若小于300mm，坐轮椅的老人根本无法拉到报警绳，这就是最容易踩坑却从不写在方案里的隐性问题。
一个2026年的好设计，就是提前预埋了未来5~8年业务扩展的端口和机柜空间，最终一次施工，15年不动，平均每年弱电运维成本能压缩到总造价的6%以下。
五、核心要点与避坑贴士
📌 值得抄的3个设计决策
分层星型双路由：每个弱电间至每层桥架至少预留两根6芯单模光纤和一根4对对绞线备份。为什么？2026年综合布线国标GB/T50311强制要求主干链路容错，一旦一根断纤，倒换备份只用调2个光纤接头，不用扒吊顶熔接。
电子配线架＋RFID端口跟踪：用RFID标签记录每根跳线的两端端口，故障点位定位效率提升60%-50。怎么做？选配主流品牌自带智能配线管理系统的配线架，每个端口都能在软件界面查状态、看连接关系，代替运维人员爬弱电间蹲3天找线头。
PoE++交换机前置，减少末端强电接驳：选择采用IEEE802.3bt协议的PoE++交换机，单口供电功率可达90W以上。在会议室、摄像机点位末端直接省掉末端强电插座和适配器，节省单点约50元的电工安装和明线盒修复成本。
💣 弱电实施避坑指南（2026版）
第1条：低烟无卤线缆已成强要求，不要再买PVC了。 2026年新趋势——《建筑设计防火规范》更新后，民用建筑弱电主干线缆都必须采用LSZH（低烟无卤）材质。过去用普通PVC线缆只是烟雾刺鼻，但燃烧时产生的卤酸气体腐蚀设备且剧毒，2026年起在人员密集场所公建项目中验收会直接判不合格-20-21。
第2条：千万别图便宜在屏蔽双绞线和非屏蔽之间瞎混用。 机房、车间、医院影像科在高频磁场环境下必须上六类FTP屏蔽线缆（Cat6a FTP） ，香农信道容量达23Gbps，远超UTP的18Gbps-50。如果在这些场景里省了几千块选了非屏蔽线，后期信号干扰导致医疗影像失真或工业PLC误动作，几十万的设备损失不是开玩笑的。
第3条：验收时一定要做光纤OTDR测试和网络压力测试。 有些人拿个红光笔看到另一端亮着就签验收单，这不科学。2026年验收标准已普及光纤OTDR测试，能精确标出每根纤的衰减值（≤0.4dB/km合格）和熔接点位置。具体做法：施工完成后，用OTDR设备打出每条光缆的双向增益曲线，存为验收附件。网线部分用网络测试仪按满负载90%带宽做12小时打流测试，平均丢包率≤0.05%才算合格。两个测试缺一不可，否则甲方签完字才发现带宽根本标不上去，售后维修钱谁出？
一个真正能打的弱电系统设计方案，从来不是一张漂亮的平面图，而是端口到端口、强弱电分离、热控合规的地理拼图——用BIM提前碰掉管线交叉，用电子配线架让每一根跳线都有名有姓，用足够的UPS和散热让每一台边缘节点都能稳稳跑完10年工作日。下次装修或翻新，请不要再把弱电当“凑合的配套”。记住那组数字：600mm弱电柜、90米水平线、30天录像存储、15年线体质保，这些可能就是帮你多扛两代职场办公和智慧场景变革的贴身防线。
你的下一个弱电系统设计方案，会从上述哪个数字开始落地？
