想象一下，你花了两周画完的博物馆设计方案CAD，施工方拿到后打了20通电话来问同一个问题——“这个展墙左上的那个东西，离地到底多少？”等你发现标注漏了，木工已经按猜的尺寸把墙做矮了15cm，推倒重来又得等两周。这不是段子，这是某个地级市新馆装修时才发生的真事。
你可能会说，自己有详细的施工图和效果图。但问题往往就出在“不够细”上——尺寸不标坐标只写“居中”，材质不写工艺只留一行汉字，文字排版不标字号只写“大一点”。结果就是：沟通成本爆炸，现场返工不断，工期严重拖延。如果有一套规范到连标注标在哪里都有明确写明的博物馆设计方案CAD，不用你的团队再一句一句去跟施工解释，那能省下多少时间和预算？恰好，这套规范的出图标准在国内多数设计单位里仍是知识盲区。这意味着，如果你能掌握它，你的项目交付就能高出竞争对手一个段位。
下面我直接从平面布局、展柜详图、照明布点、信息排版四个核心部分，结合落地数据和2026年行业趋势，帮你梳理一套“拿来就能用的”博物馆设计出图规范。读完你会知道：第一步做什么，第二步查什么，以及哪个坑绝对不能踩。
方案信息卡
| 项目 | 详情 |
|---|---|
| 方案类型 | 博物馆设计方案CAD |
| 核心定位 | 出图规范·数据精确·施工0沟通 |
| 适用场景 | 地方新建博物馆、旧馆翻新、特展厅临时搭建的设计阶段 |
| 预算参考 | 设计费约占总项目预算5%~8%（以1000㎡展厅为例，设计费约25~40万），其中图纸深化与排版规范占设计周期40%，不建议压缩此项时间 |
本期独特记忆点：画错一条坐标线，现场等于白做一个月。
三大核心数据亮点：
从A→B：“大概居中”改为“距左墙500mm、距地1500mm”，现场返工率下降70%
具体数字：展柜玻璃厚度8~12mm，低反射镀膜至少配两层，否则反光率超20%影响观赏
为什么重要：博物馆展品的观看距离、照度、湿度全依赖CAD尺寸精准标注才能实现

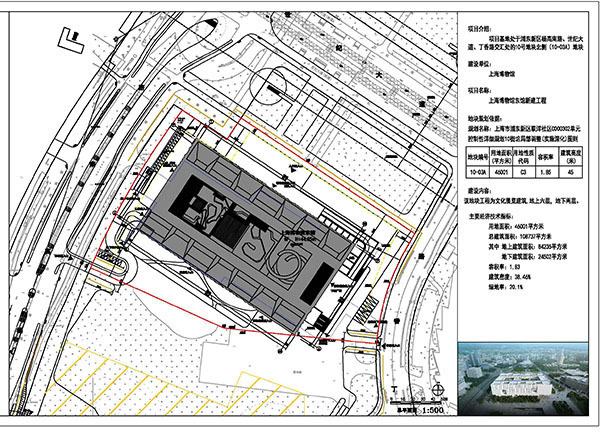

一、平面布局规范：别让观众走“回头路”
你是不是也遇到过这种情况——平面图上动线画得挺漂亮，到了现场，观众却总在一个转角处愣住，不知道往哪走？这不是观众的问题，是你的平面布局缺了两个关键东西：人流模拟和节点提示。
某个建筑面积1.7万平方米的综合性博物馆，展区约4600平方米，高度20.5米，设计方在CAD平面图上只标了墙体尺寸和展柜位置，没有标注观众视线焦点的朝向和转角导视牌的具体坐标。结果开幕后第一周，现场导览人员反馈“游客在每个拐角平均要停下来确认方向约12秒”-。好在施工还未满载，设计团队紧急在CAD图纸上用紫色图层补了导视节点位置、文字方向箭头和三条主副动线宽度标注，返工只改了墙面色带和地面灯槽，没有大动干戈。
规范的平面图应该包含什么？
展柜与墙体的相对位置必须用坐标标注，而不是“大约居中”。比如“独立柜左前沿距B轴线墙面4870mm，右前沿距C轴线墙面2250mm”，这样才能保证展柜对位的同时，两侧走道宽度一致——观众通道净宽建议≥1.8m，轮椅通行≥1.5m。展线长度也需要提前标注一个关键点：成人平均专注时长约90至120分钟，超过后观赏效率会显著下降；观众在展厅中的有效学习时间窗口约为45分钟，超过后信息吸收率下降约40%--69。所以平面图上最好用虚线圈出“45分钟节点区”，在CAD中标记建议设休息区的位置。
展厅净高在CAD图纸上必须标清楚下限值：展示一般历史文物或古代艺术品的展厅，净高不宜小于3.5m；展示一般现代艺术品的展厅，净高不宜小于4.0m-。这些数字漏标，结构封顶就改不了了。
二、展柜详图出图规范：那些没人告诉你的事
你可能会说，展柜不就是画个方框加个玻璃门吗？错。襄阳博物馆新馆布展时遇到过一个典型问题：展厅里塞进将近4000件展品，6个基本陈列展厅几乎全是“灯下黑”。展柜内灯具位置没在详图中标清楚，现场装好后才发现——青铜器的纹饰根本照不出来，观众贴着玻璃都看不清编号。展柜设计真的是“画完即翻车”的高发区。
展柜详图的三层结构，每一层都不能少：
第一层：平面布置图：除了标展柜的投影尺寸，还要标柜内文物陈列台的高度，以及文物与柜内壁的安全间距——通常不小于5cm-。同时要标清柜门的开启方向，避免开门撞到相邻柜体或通道墙面。
第二层：立面图：这里很多新手会偷懒。立面图必须包含以下内容：玻璃的高度和分格方式、灯带嵌入位置的精确坐标、铰链款式及安装位、把手离地高度。2026年温州博物馆焕新工程中，超过80%的独立柜换装了低反射超白夹胶玻璃，玻璃近乎隐现在视野中，让文物的每一处细节都清晰可辨-4。这种玻璃的厚度通常在8至12mm，低反射镀膜至少两层，这些参数在立面图上必须写死。
第三层：剖面图：这是最容易被忽略的部分。剖面图要揭示柜内隔板的结构形式、通风孔的位置和大小、灯具预埋件的安装方式、密封胶条的材质型号-。同时要标注展柜右下侧的温湿度传感器位置——2026年智能展柜的标配是在柜体右下侧设小型显示屏，实时显示柜内温湿度，展柜下方安装智能恒湿系统，可24小时实时监测并自动调控-4。这些传感器和管线的走位，在剖面图中必须预留管线槽和检修口。第4层其实是内部的辅助加固——多数的柜体都需要在无人在意的折角背面打补强肋，否则时间长了玻璃会轻微形变，肉眼看不到但测光会漏光，严重影响展品的沉浸体验。
三、照明布点图规范：光是一层层打出来的
光线太强伤文物，光线太弱看不清。这个矛盾在CAD图纸上怎么解决？答案是层次化。
咸阳某博物馆改造项目中，设计方用三种图层区分照明系统：红色图层标重点照明——定向射灯的位置和光束角；蓝色图层标环境照明——漫反射灯带和顶面洗墙灯；绿色图层标辅助照明——展柜内嵌灯和低位夜灯-5。三层用不同颜色标注，施工队照着图纸装灯，现场效果基本一次过关。
更关键的是照度参数标注。丝织品、古籍等光敏感文物的展位，CAD平面图上必须圈出范围，并注明“此区灯具有最高50lux的照度约束”-5。金属、陶瓷等耐光文物的展位可以升至300lux以内。同时要在CAD灯具表里标注色温：青铜器展位用2700K暖光凸显历史厚重感，现代艺术作品用4000K中性光还原本色-2。
2026年的一个趋势是感应灯光的普及。通过人体红外传感器联动，灯具可以做到“人来即亮、人走即暗”，既避免长期曝光老化，又保留观众观看所需的光亮-2。感应器的安装位置和感测半径——通常为每盏灯覆盖3至4米范围——必须在CAD平面图里标注清楚。
四、信息排版图规范：字大了不行，小了也不行
这是一个绝大多数文章不会提，但真实发生过无数次的隐形痛点。故宫博物院研究馆员吕成龙在2026年调研中发现，有的展览为了让视觉更“震撼”，把说明牌设计得特别大，结果喧宾夺主；更有甚者，个别说明牌直接摆在文物前面，遮挡了珍贵文物的本体-24。这说明问题不只是“排版不好看”，而是 CAD平面图上没标文字的位置和尺寸。
规范的排版的CAD设计包括：标注展板上的标题字号、正文字号、行距，以及展板边缘距最近的相对坐标-60。展墙标题建议≥72pt，正文≥24pt，文物说明牌字号≥18pt。选字体时优先选无衬线字体如思源黑体、微软雅黑，不要用书法体做主标题的说明文字。
更进阶的规范是在CAD平面图上叠加观众视线模拟。眼动追踪研究显示，观众首次注视展品的前7秒决定是否会深入阅读说明-69。展板的关键信息应该放在距离文物本体不超过30cm的范围内，并且用对比色或灯带框出重点。这些“视线落点区”建议在CAD中用半透明的绿色云线圈出并标注“关键信息推荐区”。
值得抄的3个设计决策
1. 格式通用化，确保施工阅读无障碍
在交付前统一要求所有图纸最好以AI矢量文件和PDF带出血线版打包交付，而不是只给JPG预览图。这样施工方才能精准量出标高和柜体间隙。AI文件便于后期改尺寸，PDF带出血线用于印刷确认，附带材质小样图可以避免理解偏差-60。
2. 主材预控预算，让甲方不蒙圈
在博物馆设计方案CAD图纸中列出一张主材预算占比表。例如某项目中，展柜玻璃独立预算占总实施预算的8%，照明设备占6%，展墙面板和装修占了剩下大头。提前标注好比例范围，避免施工时选材超标导致预算全面失控。
3. 隐蔽工程预留检修口
博物馆运营五年后维护成本可能比建造成本还高。在CAD剖面图中明确标出展柜的检修口尺寸和位置、管线的接驳点，为售后维修留足空间。
避坑指南
第一个避坑点：别只在纸上画个框，不标注检修口。
2026年新趋势是对智能恒湿系统的普及，但对应的检修口预留仍是很多方案的盲区。只要没在CAD中标清楚，后期更换传感器时要拆整面墙-4。
第二个避坑点：做冷光照明前，一定要画清楚灯位与文物的水平夹角。
很多设计人员只标一个大概的安装坐标，没细化与文物本身的角度。结果灯装在柜子上方，光线从顶部直射铜器，底部完全无光，整个器物像“头上套了个浴霸”，阴影生硬难看。正确做法是使用45°角定向照射，配合轨道射灯的可调焦设计来保证无死角-52。
第三个避坑点：所有的标注数据统一仅用毫米单位，禁止用毫米和厘米混用，以免工人因为看串单位而打错柜深。
一个好的博物馆设计方案CAD，从来不是一张漂亮的平面图，也不是一套厚厚的打印图纸，而是一份让施工方不用打电话追问就能照着做好的说明书——坐标精确到个位毫米，每一条线都指向一段真实的文化记忆链。它像一座安静的桥，一边站着满怀热忱的设计师与策展人，另一边是正在等待“被看见、被感受、被记住”的文物和观众。你的下一份博物馆设计方案CAD，会从哪一个规范开始突破？
